MICROHAM - STATION-MASTER-DE LUXE

Schéma fonctionnel du maître de station Deluxe

Général:

• Antenne programmable, BPF, rotateur et contrôleur PA
• Vingt (20) sorties à relais programmables pour une utilisation locale
• Convertisseur de niveau intégré pour le port de contrôle CAT de l'émetteur-récepteur
• Décode toutes les fréquences de l'émetteur-récepteur connecté, y compris 75m, 6m, VHF et UHF
• Nombre illimité de segments de fréquence définis par l'utilisateur
• Connexion USB unique à l'ordinateur
• Opération autonome
• Contrôle rotateur interne
• Fonction de rotation virtuelle
• Prise en charge séparée de la sélection d’antenne RX / RX2 / TX
• Fonction de balayage automatique d'antenne
• Nombre illimité de sorties de séquenceur personnalisées
• Prise en charge automatique de l'amplificateur de puissance
• Intégration simple et entièrement compatible avec les “keyers” microHAM (microKEYER, DigiKeyer, CW Keyer, microKEYER II et MK2R). Intégration avancée avec microKEYER II et MK2R (+).
• Prise en charge exclusive de SteppIR et UltraBeam pour un réglage et une protection automatiques sélectifs
• Protection Hot Switch avec minuterie définie par l'utilisateur
• TX Inhiber la prise en charge des émetteurs-récepteurs Yaesu, Ten-Tec et Elecraft K3
• Recevoir uniquement le support d'antenne
• Isolement optique de l'ordinateur
• Clavier ou clavier PS / 2 avec double commande de Station Master Deluxe et microHAM «keyer»
• Bobines d'arrêt et filtres intégrés pour une résistance maximale aux RFI
• Boîtier en métal / aluminium, revêtement en poudre et sérigraphie
• Mises à jour gratuites du micrologiciel / logiciel via Internet, sans limite de temps

Contrôle radio:

• Convertisseur de niveau intégré pour CI-V, FIF-232, IF-232 ou RS-232
• Jusqu'à 57600 Baud avec un faux support de poignée de main
• Compatible avec la plupart des radios Elecraft, Icom, Kenwood, Ten-Tec, Yaesu et autres
• Connectivité iLINK vers microKEYER II et MK2R (+)

Port de contrôle A:

• Dix (10) sorties de relais programmables
• Masse commune configurable, 13,8 V positive, alimentation externe, max. + 24V
• Délai programmable avant délai
• Compatible avec tous les commutateurs d'antenne à distance utilisant une terre commune ou un contrôle positif

Port de contrôle B:

• Six (6) sorties à relais programmables
• Masse commune configurable, 13,8 V positive, puissance externe max. + 24V
• Compatible avec tous les BPF automatiques du marché
• Quatre (4) sorties de relais programmables avec les deux contacts de relais disponibles

Contrôleur de rotation interne:

• Trois (3) sorties de relais programmables
• Les deux pôles du contact de relais sont disponibles
• Prise en charge configurable pour le contrôle BRAKE ou SPEED
• Prise en charge des rotateurs multi-tours
• Prise en charge des rotateurs avec lecture azimut analogique (pot) ou discrète (impulsion)
• Fin de course logiciel programmable
• Définition de la zone morte
• Sélection de la stratégie de recherche de cibles pour une manipulation optimale
• Prise en charge des rotateurs «glissants»
• Quatre mémoires pour les azimuts les plus recherchés
• Contrôle automatique de l'azimut à partir de l'enregistreur

Contrôle de rotateur virtuel:

• Un nombre illimité d'antennes peuvent être jointes à Virtual Rotator
• Zones d'azimut programmables pour chaque antenne de rotateur virtuel
• Contrôle automatique de l'azimut à partir de l'enregistreur
• Nombre illimité de rotateurs virtuels par bande

Contrôle de l'amplificateur de puissance:

• Réglage automatique pour les amplificateurs linéaires automatiques à commande CI-V (Icom PW1, Expert SPE, OM-Power, Tokyo-HP)
• Commutation automatique de bande pour amplificateurs contrôlés par BCD (Yaesu VL-1000, FL-7000)
• Prise en charge des amplificateurs de puissance QSK
• Prise en charge des amplificateurs de puissance «partagés»

Caractéristiques d'uLINK:

• Permet de contrôler tous les appareils de la station (antennes, rotateurs, amplificateurs) en fonction de plusieurs positions de fonctionnement (chaque position dispose d'un SMD)
• Nombre pratiquement illimité de sorties de relais configurables à l'aide de modules uLINK RELAY
• Nombre quasi-illimité de rotateurs utilisant les modules uLINK ROTATOR ou uLINK DATA
• Nombre pratiquement illimité de dispositifs de contrôle de port série utilisant les modules uLINK DATA
• Prise en charge des antennes empilées comprenant des topologies complexes (par exemple, des piles empilées)
• Commande de rotateur intelligente comprenant des rotateurs liés / esclaves comme le rotateur sur une tour rotative
• Système configurable de protections et de verrouillages permettant le partage entre plusieurs stations sans collision ni dommage
• Traitement spécial des dispositifs "partagés" - par exemple, antennes multibande, amplificateurs partagés, antennes SteppIR et UltraBeam

USB: USB 2.0 pleine vitesse, compatible USB 1.1

Consommation électrique: USB - moins de 100mA, Alimentation - max.1.8A à + 13.8V (max. + 16V)

CAT: RxD, TxD - max. 57600 Baud, sortie de niveau fixe RTS max.1mA
Niveaux: TTL, TTL inversé, bus à collecteur ouvert, RS232

Série: niveaux RS232, sortie de niveau fixe RTS max.1mA, jusqu'à 9600 bauds

PA CI-V: bus collecteur ouvert max. 40 mA, jusqu'à 9600 bauds

Toutes les sorties de relais: 30VDC, 48VAC, max.2A

Port externe A puissance: max. + 24V / 1,3A

PORT externe B puissance: max. + 24V / 400mA

Consommation PS / 2: max. 200mA à + 5V

Entrée analogique du rotateur: 10K ohm, max. +/- 12V

Entrée impulsion rotateur: actif une fois à la terre, max. + 24V / 5mA

Sortie de référence du rotateur: 9 V, max. 20mA

Sortie de frappe PA: collecteur ouvert, maxi + 45V / 800mA

PA Keying input: actif une fois à la terre, maxi + 24V / 5mA

PA contrôle ON / OFF: + 12V, max.100mA

Dimensions: L 305mm (12 ") x H 90mm (3.54") x P 132mm (5.20 ")

Poids: 1,8 kg (4 lb)

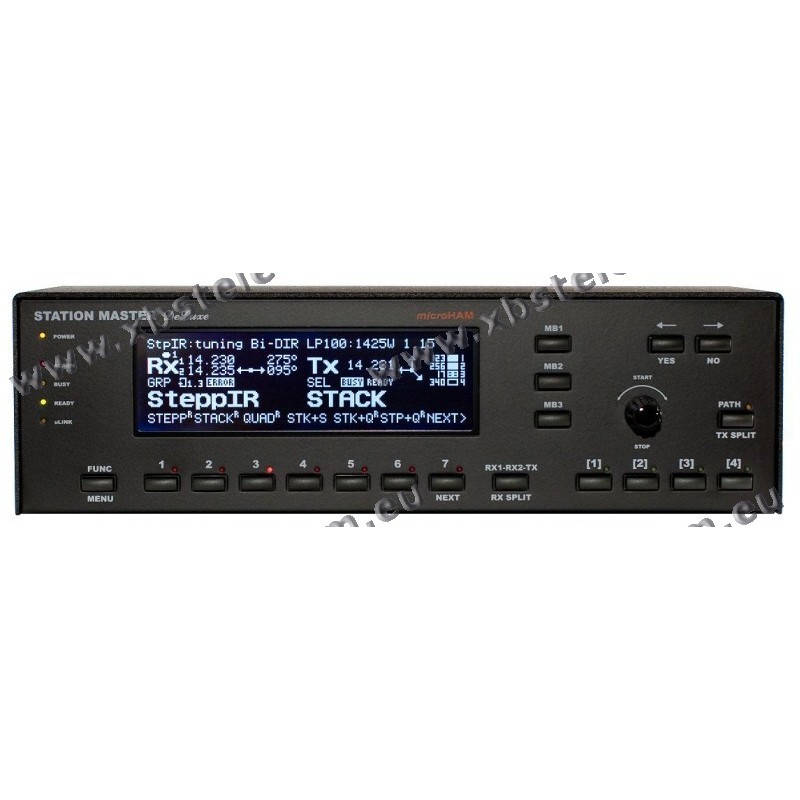

1. STATUS LED

   PUISSANCE

   La LED s'allume lorsque + 13.8V est appliqué (interrupteur d'alimentation sur).

   ALARME

   La DEL s’allume lorsque la condition «ALARME» se produit, la transmission peut être inhibée.

   OCCUPÉ

   La DEL s’allume lorsque la condition «OCCUPE» se produit, la transmission est inhibée.

   La LED clignote lorsque la condition “BUSY” se produit, la transmission est autorisée.

   PRÊT

   La LED s'allume lorsque la transmission est autorisée.

   La DEL clignote lorsque les conditions de transmission ont été modifiées et sera appliquée au prochain cycle de transmission.

   ULINK

   Le voyant s'allume lorsque l'interface uLINK est alimentée par uLINK HUB.

2. FUNC / MENU

   Un appui court sur la liste «Fonction» s'ouvre.

   Appuyez et maintenez enfoncé pendant plus d'une seconde pour ouvrir la liste «Menu».

3. Antenna selection nr. 1

4. Antenna selection nr. 2

5. Antenna selection nr. 3

6. Antenna selection nr. 4

7. Antenna selection nr. 5

8. Antenna selection nr. 6

9. Antenna selection nr. 7 / SUIVANT

   Antenna selection nr. 7. S'il y a plus de 7 sélections, ce bouton passe à la page suivante des sélections d'antenne.



10. RX1-RX2-TX / RX SPLIT

    Une pression brève entre les sélections d'antenne pour les chemins RX1, RX2 et TX
    Appuyez et maintenez enfoncé pendant plus d'une seconde pour basculer entre les antennes de réception RX1 / RX2 fractionnées «RX SPLIT». L'afficheur RX SPLIT est indiqué par un petit chiffre situé à gauche ou à gauche du repère de mise au point.



11. [1] N ° de sous-sélection d'antenne. 1



12. [2] N ° de sous-sélection d'antenne. 2



13. [3] N ° de sous-sélection d'antenne. 3



14. [4] N ° de sous-sélection d'antenne. 4



15. MB1, MB2, MB3

    Appuyez brièvement sur le bouton puis relâchez-le pour rappeler les réglages de la banque de mémoire 1, 2 ou 3.

    Maintenez la touche enfoncée pendant plus d'une seconde pour enregistrer les paramètres actuels dans la banque de mémoire 1, 2 ou 3.
    Chaque banque de mémoire est dépendante de la bande.

16. ENCODEUR

    Encodeur rotatif avec bouton poussoir. Les fonctions varient en fonction de la configuration et du choix de l'antenne.

17. <- / OUI

    Bouton de navigation arrière parmi les antennes disponibles et navigation dans les menus.

18. -> / NO

    Bouton permettant de naviguer parmi les antennes disponibles et de naviguer dans les menus.



19. PATH / TX SPLIT

    Un appui bref appelle le menu de propriétés PATH sélectionné, s'il existe.

    Appuyez et maintenez enfoncé pendant plus d'une seconde pour basculer le fractionnement des antennes RX / TX en «TX SPLIT».
    TX SPLIT activé est indiqué par le voyant jaune au-dessus du bouton.

1. DC 13.8V

   Alimentation - Prise coaxiale de 2,1 x 5,5 mm, le centre est positif (+).

2. iLINK

   MiniDIN-6 pour la connexion avec microHAM MKII, MK2R ou un module d'extension de fonction.

3. USB

   Connecteur USB B pour la connexion à l'ordinateur.

   Câble USB AB standard.

4. EN SÉRIE

   Port série de niveau RS232.

   DB9 prise femelle.

   Voir les chapitres «Connexion du matériel» pour plus de détails.

5. Pennsylvanie

   Prise femelle DB15 pour la connexion avec un amplificateur de puissance.

   Compatible avec les câbles microHAM “PA”.

   Voir les chapitres «Connexion du matériel» pour plus de détails.

6. PORT A

   Prise femelle DB25 pour la connexion du commutateur d’antenne.

   Voir les chapitres «Connexion du matériel» pour plus de détails.

7. PS / 2

   MiniDIN6 pour clavier PS / 2 ou clavier PS / 2.

8. INHIBER

   Sortie d'inhibition de puissance pour l'émetteur-récepteur.

   Prise RCA ASTUCE - Signal SHELL - GND.

9. CHAT

   Prise téléphonique 4 pôles de 3,5 mm pour le contrôle de l'émetteur-récepteur. Compatible avec les câbles microHAM “CAT”.

10. GND

    Terminal pour la connexion à la terre de la station.

11. iLINK

    MiniDIN-6 pour la connexion avec micro HAM micro KEYER II, MK2R ou un module d'extension de fonction.

12. PUISSANCE

    Interrupteur.

13. ROTOR

    DB15 femelle pour la connexion avec Antenna Rotator.

    Voir les chapitres «Connexion du matériel» pour plus de détails.

14. PORT B

    DB25 femelle pour connexion commutateur d'antenne, BPF et / ou séquenceur.

    Voir les chapitres «Connexion du matériel» pour plus de détails.

15. PTTIN

    entrée pour la sortie PTT de l'émetteur-récepteur ou PAPTT de «keyer» microHAM.

    Actif lorsqu'il est mis à la terre.

    Prise RCA: pointe - signal, coquille - masse.

16. ULINK

    connexion réseau uLINK.
    DB9 prise femelle.

    Voir les chapitres «Connexion du matériel» pour plus de détails.
