EXPERT ELECTRONICS - SunSDR2-PRO Agrandir l'image

Exclusivité web !

EXPERT ELECTRONICS - SunSDR2-PRO

EE-SunSDR2-PRO

Nouveau produit

L'émetteur-récepteur SunSDR2 PRO a été conçu pour un fonctionnement avancé sur les bandes HF et VHF, même l'opérateur le plus exigeant sera surpris par ses capacités.

Le matériel moderne et le logiciel ExpertSDR2 font de cet émetteur-récepteur SDR haute performance la station de base parfaite et en même temps parfaitement adapté aux opérations sur le terrain.

Plus de détails

Votre prix actuel :
1.685,00 €
Membre REEC & club sponsorisé :
1.516,50 €

1 685,00 €


Produit non livrable pour l'instant.

En savoir plus

Capacités principales

  • Chemin RX indépendant basé sur l'architecture DDC (Direct Down-Conversion)
  • Chemin TX indépendant basé sur l'architecture DUC (Direct Up-Conversion)
  • 2 RX logiciels + SubRX pour chacun d'eux ( 4 tranches au total ) + Bandscope large bande indépendant jusqu'à 80 MHz
  • Le fonctionnement de la télécommande , en l'utilisant, vous connectez les touches PTT et CW au panneau E-Coder. Le microphone et E-Coder sont connectés au PC configuré à distance
  • Interface TCI pour une connexion transparente avec des logiciels tiers, la liste des logiciels avec prise en charge TCI
  • Le module de traitement TX professionnel offre la capacité de réglage la plus avancée pour le fonctionnement vocal
  • Connecteur ExtCTRL pour contrôler les appareils externes avec 8 touches puissantes avec collecteur ouvert
  • Connecteur ALC pour amplificateurs de puissance externes *
  • L' utilisation de supports transverters VHF **
  • Possibilité d'utiliser l'émetteur-récepteur comme générateur de signaux via le connecteur DAC OUT (connecteur SMA)
  • Une opportunité d'utiliser des filtres externes au milieu du chemin RF, en utilisant ADC IN et RX OUT (connecteur SMA)
  • Petit retard en mode CW (environ 10 ms )
  • Entrée pour oscillateur de référence externe 10 MHz
  • Une opportunité d'utiliser l'émetteur-récepteur en mode SO2V
  • Modes duplex intégral ou semi-duplex ***
  • Commutateur d'antenne avec 2 connecteurs d'antenne HF et connecteur d'antenne VHF séparé (connecteurs Mini UHF)
  • Wattmètre interne pour les bandes HF et VHF et SWR-mètre pour la bande HF
  • L'interface LAN Ethernet fournit une connexion rapide et fiable au PC

* ** *** Ces fonctions sont prises en charge par le matériel de l'émetteur-récepteur, mais ne sont pas implémentées dans le logiciel ExpertSDR2 . Ils seront pris en charge dans les futures versions du logiciel ExpertSDR2.

Configuration minimale requise pour ExpertSDR2:

  • Processeur 2 ou 4 cœurs Intel Core i3 ou Core i5;
  • 8 Go de RAM;
  • 40 Go d'espace libre sur le disque dur / SSD pour l'ExpertSDR2 et les programmes accompagnés;
  • Moniteur de 17 'ou plus;
  • carte vidéo avec OpenGL 1.5 ou supérieur;

Le logiciel ExpertSDR2 prend en charge Windows 7-10 32/64 bits, Linux (Ubuntu / Kubuntu 18.04 x64) et macOS 10.14 Mojave et supérieur.

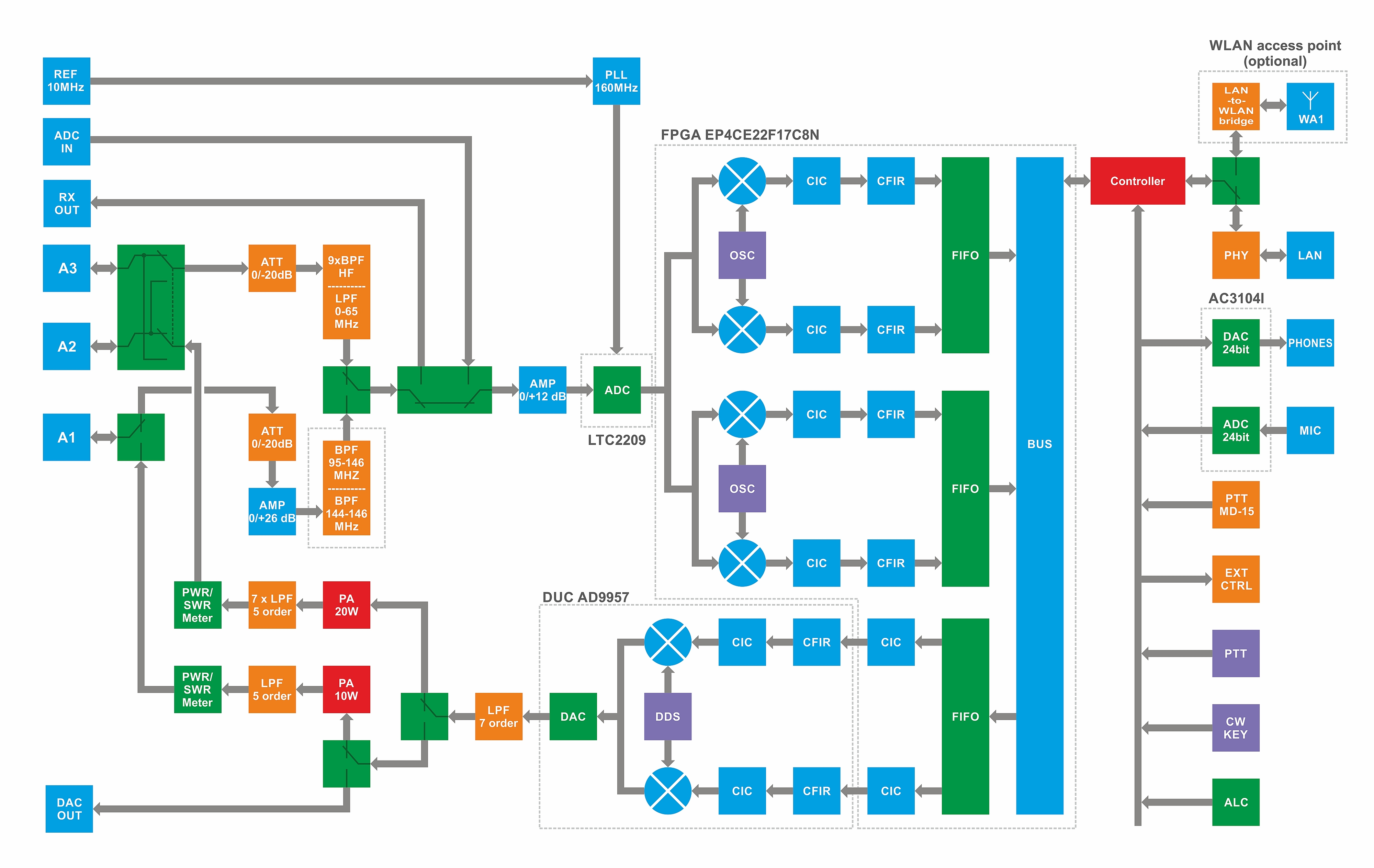

Description de l'architecture Schéma fonctionnel SunSDR2 PRO

Configuration de l'émetteur-récepteur SunSDR2 PRO

  • Émetteur-récepteur SunSDR2 PRO
  • Câble LAN pour la connexion à un réseau local (1,8 m)
  • Câble d'alimentation pour la connexion à une alimentation (2m)
  • Adaptateurs audio JACK 6,3 mm à JACK 3,5 mm (2 pièces)
  • Câble RF Mini UHF - HF ( PL259 ) 1Ft (0,3 m 1 pièce)

Les principales améliorations de SunSDR2 PRO par rapport à SunSDR2

  1. ADC haute vitesse LTC2209 au lieu de LTM9001CV-BA, par conséquent, l'émetteur-récepteur a une plage dynamique plus élevée - 129 ... 130 dB au lieu de 118-120 dB dans SunSDR2. Il vous permet de travailler avec un préampli activé +10 dB aux côtés de stations AAM fortes dans la bande passante des filtres d'octave, ce qui est très important pour 20M, 17M, 15M, avec un faible niveau de bruit aérien et une bonne propagation. Le récepteur est presque impossible à surcharger.
  2. Les LPF dans l'amplificateur de puissance ont été augmentés au 5e ordre, au lieu du 3e.
  3. Commutateur d'antenne amélioré, connecteurs inactifs court-circuités sur le boîtier. Il élimine la diaphonie des antennes HF tout en travaillant sur la bande VHF et vice versa.
  4. Les connecteurs d'antenne BNC ont été remplacés par des mini-UHF plus fiables.
  5. Amélioration de la protection contre la diaphonie HF sur tous les connecteurs: PTT, CW, MIC.
  6. Ajout d'une protection par diode aux clés ExtCTRL. La sortie de tension +12 ... + 15 V passe maintenant par 1 fusible et une protection contre les inversions de polarité sur le connecteur ExtCTRL au lieu de 5 V.
  7. Dissipateur thermique amélioré - c'est un détail unique au lieu d'une construction multicouche comme auparavant.
  8. Carte PCB améliorée - les transistors et le chemin VHF sont placés dans l'espace PCB avec les sorties les plus courtes. Structure PCB améliorée, couches ajoutées de 4 à 6.
  9. Et beaucoup d'autres petites améliorations.

L'émetteur-récepteur SunSDR2 PRO est optimisé pour la production de masse avec des améliorations, qui ont été mises en œuvre après 5 ans de fabrication et une utilisation intensive du SunSDR2.

RF ADC, bit @ MHz 16 @ 160
Type ADC LTC2209
Plage de fréquences RX, MHz 0,1 ... 65; 95 ... 155
Récepteurs logiciels indépendants 2 + 2 SubRX
Fréquence d'échantillonnage, kHz @ bit 39; 78; 156; 312 @ 24
Bandscope, MHz 80
Filtres RX HF, MHz LPF: 65 ou 9 x BPF
Filtres RX VHF, MHz WideRX: 95-155 ou filtre SAW pour 2M: 144-148
BDR sur HF, dB 130
BDR sur VHF, dB 114
Sensibilité, uV 0,07
DR IMD3, pas moins dB 98
RMDR, dB 110
ATT / Préampli, dB -20; -dix; 0; +10
VHF LNA, dB +22
DAC RF, bit @ MHz 14 @ 640
Plage de fréquences TX, M Tous les groupes amateurs 160-6; 2
Puissance de sortie sur HF, W 15 (jusqu'à 20)
Puissance de sortie sur 6M, W 15
Puissance de sortie sur VHF, W 7 (jusqu'à 8)
TX IMD3, dB 25-30 sur HF / VHF
Oscillateur local TCXO, MHz +/- ppm 20 +/- 0,5
Entrée oscillateur externe 10 MHz +
Codec audio intégré, bit 24
Entrée / sortie RF 2HF, 1VHF (Mini_UHF)
ADC IN, DAC OUT (SMA)
Interface PC LAN 100 Mbit
Plage de tension continue en RX / TX, V 10 ... 16/12 ... 16
Tension CC recommandée, V 15
Consommation actuelle RX / TX, A 1,25 / 5
Consommation électrique RX / TX, W 19/75
Température de fonctionnement, ° C / ° F 0 ... + 50 / +32 ... + 122
Dimensions L xlx H, cm / pouces 19,0 x 17,0 x 5,0 / 7,48 x 6,69 x 1,97
Poids, kg / lbs 1,5 / 3,31

Les spécifications peuvent être modifiées sans préavis ni obligation et les spécifications ne sont garanties que dans les bandes de radio amateur.
