EXPERT ELECTRONICS - COLIBRI DDC - 0,09 à 60 MHz

EE-COLIBRI DDC

Nouveau produit

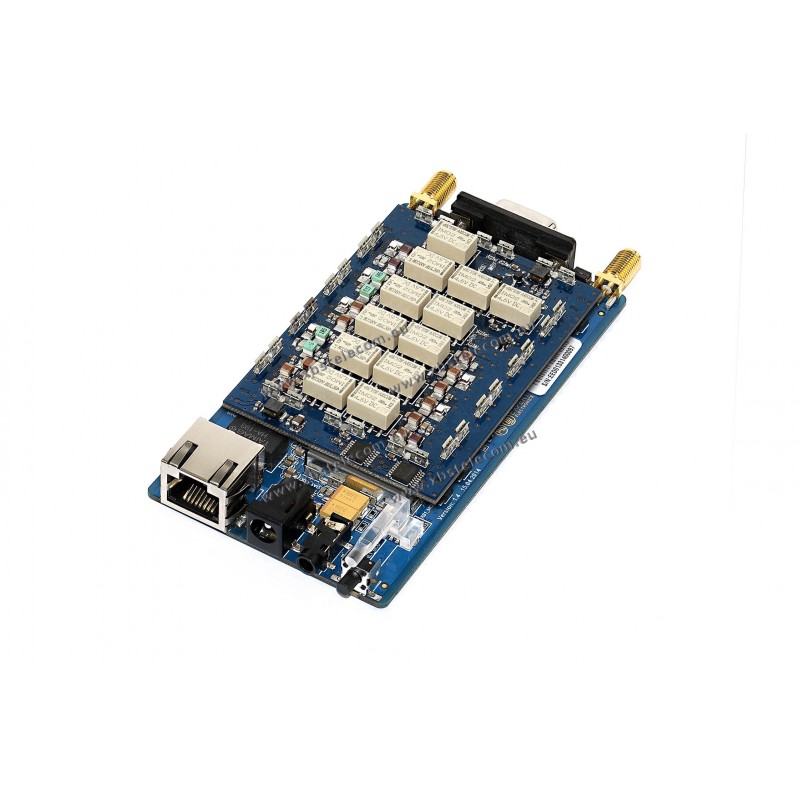

Un récepteur ColibriDDC compact a été conçu pour fonctionner sur la bande HF 0,09 à 60 MHz, pour de meilleures performances, vous pouvez ajouter le module BPF interne (bandes 160-10M).

Plus de détails

Votre prix actuel :
695,00 €
Membre REEC & club sponsorisé :
625,50 €

695,00 €


Produit non livrable pour l'instant.

En savoir plus

À l'aide de filtres externes, ColibriDDC peut fonctionner efficacement sur des fréquences allant jusqu'à 800 MHz.

L'interface LAN vous permet d'utiliser le récepteur à distance via un câble LAN et de connecter plusieurs récepteurs à un PC en même temps, pour différents projets.

De plus, vous pouvez brancher le récepteur avec le Raspberry Pi3 (avec le logiciel ExpertRS installé) et l'utiliser depuis n'importe quel endroit de la planète, il vous suffit d'avoir une connexion Internet fiable.

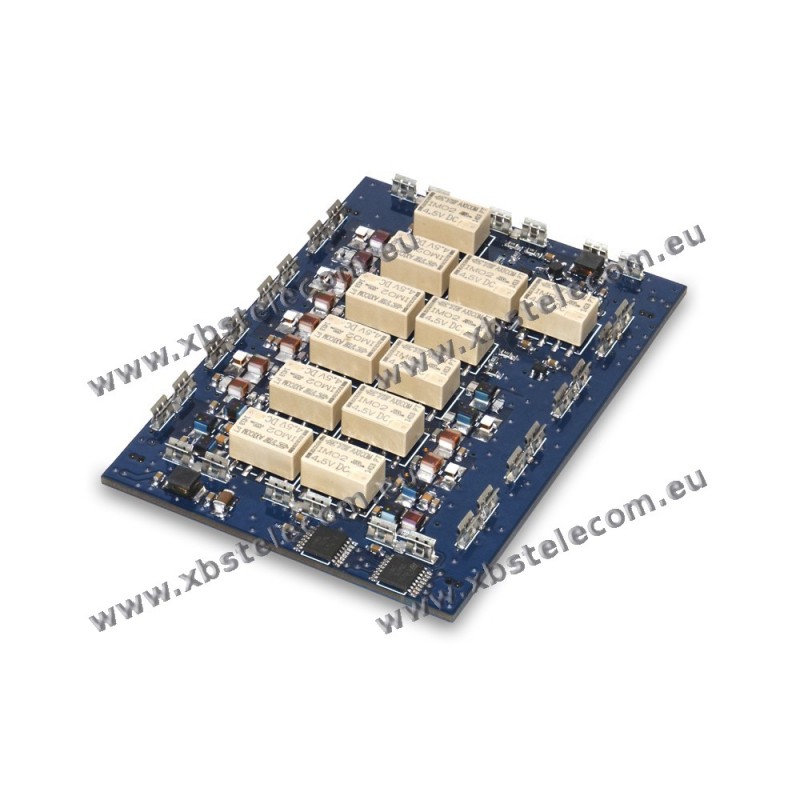

Remarque! La version de base du récepteur ne comprend pas le module BPF.

Caractéristiques et capacités principales du récepteur

  • Chemin RX basé sur l'architecture DDC (Direct Down-Conversion)

  • Le système ExpertRemote permet un contrôle à distance complet du récepteur

  • 2 récepteurs logiciels (chacun jusqu'à 312 kHz) + SubRX pour chacun d'eux ( 4 tranches au total ) + Bandscope large bande indépendant jusqu'à 62,5 MHz

  • Connecteur ExtCTRL pour contrôler les appareils externes avec 7 touches puissantes avec collecteur ouvert

  • L' interface LAN Ethernet 100 Mbps fournit une connexion rapide et fiable au PC

  • Interface TCI pour une connexion transparente avec des logiciels tiers.

  • Enregistrez le canal IQ avec la bande passante jusqu'à 312 kHz

  • Réception en mode de sous-échantillonnage jusqu'à 800 MHz (nécessite un BPF externe)

  • Audio-DAC 24 bits de haute qualité installé pour les plus petits retards de signal

  • Faible consommation d'énergie, 5V 0,64A

  • Entrée générateur de référence externe 10 MHz

  • Petite taille L 65 x H 26 x L 125 mm

Configuration minimale requise pour ExpertSDR2:

  • Processeur 2 ou 4 cœurs Intel Core i3 ou Core i5;
  • 8 Go de RAM;
  • 40 Go d'espace libre sur le disque dur / SSD pour l'ExpertSDR2 et les programmes accompagnés;
  • Moniteur de 17 'ou plus;
  • carte vidéo avec OpenGL 1.5 ou supérieur;

Le logiciel ExpertSDR2 prend en charge Windows 7-10 32/64 bits, Linux (Ubuntu / Kubuntu 18.04 x64) et macOS 10.14 Mojave et supérieur.

Schéma fonctionnel du récepteur

  • REF - connecteur pour connecter un générateur 10 MHz externe
  • PLL - Synthétiseur de fréquence d'horloge ADC
  • ATT - atténuateur
  • MCU - unité de microcontrôleur
  • Ant - connecteur pour connecter l'antenne bande HF
  • TCXO - oscillateur à cristal compensé en température intégré
  • ADC - convertisseur analogique-numérique haute vitesse
  • DAC - convertisseur audio numérique-analogique
  • EXT CTRL - connecteur pour contrôler les appareils externes
  • LPF - filtre basse fréquence d'entrée (désactivation)
  • FPGA - réseau de portes programmables sur site
  • LAN - connecteur réseau local
  • PHONES - prise pour connecter un casque

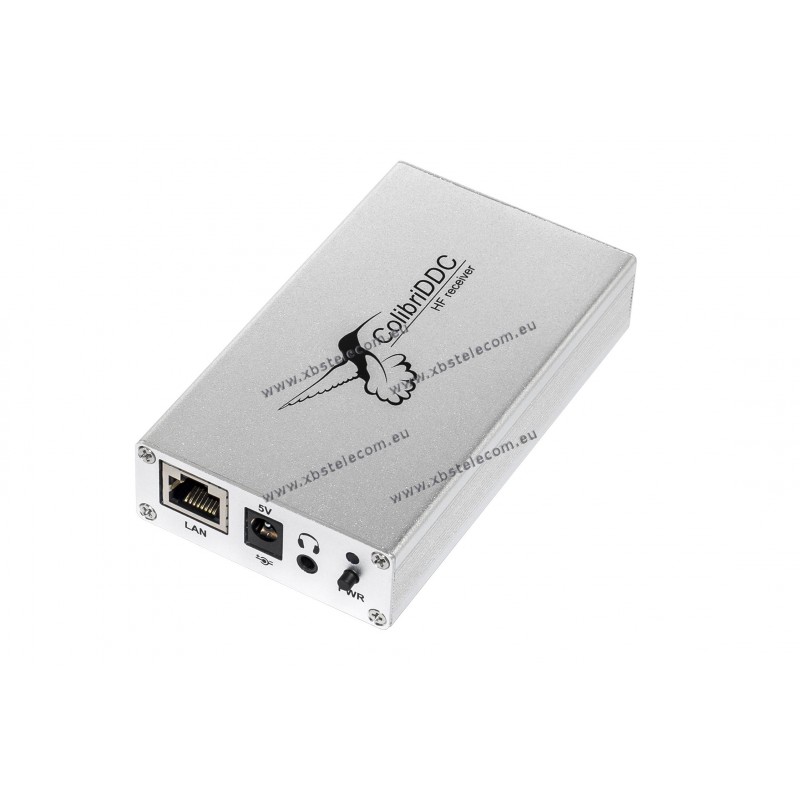

  • Avant - panneau avant

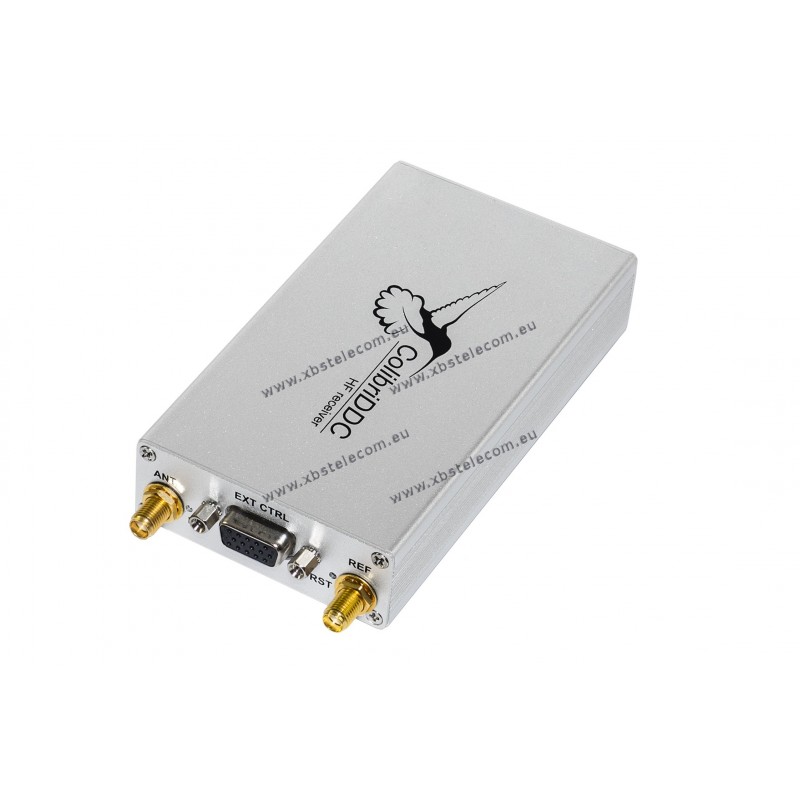

  • Arrière - panneau arrière

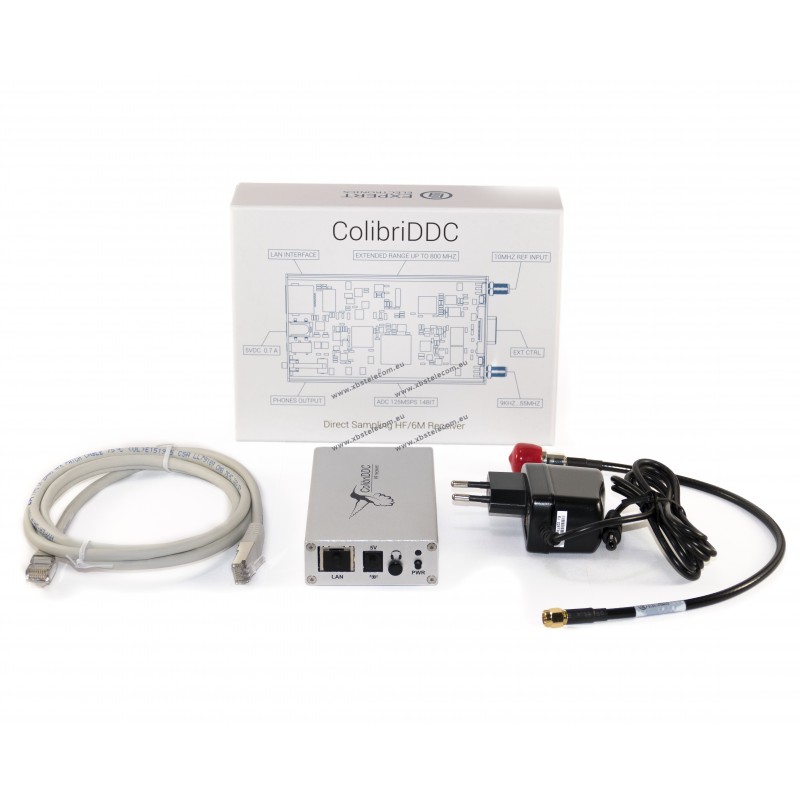

Configuration de base:

  • Récepteur ColibriDDC
  • Source d'alimentation 5V 2A
  • Adaptateur SMA - PL259 (UHF)
  • Câble LAN

RF ADC, bit @ MHz 14 @ 125
Type ADC LTC2261-14
Plage de fréquences RX, MHz 0,1 ... 60
Sous-échantillonnage, MHz 0,1 ... 800
Récepteurs logiciels indépendants 2 + 2 SubRX
Fréquence d'échantillonnage, kHz @ bit 39; 78; 156; 312 @ 24
Bandscope, MHz 62
Filtres RX HF, MHz LPF: 60 + / ou kit BPF en option: 8 x HF, ATT - 20dB, préampli + 10dB
BDR sur HF, dB 110
BDR sur VHF, dB 106
Sensibilité, uV 0,3
DR IMD3, pas moins dB 90
RMDR, dB n / s
ATT / Préampli, dB -20; 0
Oscillateur local TCXO, MHz +/- ppm 20 +/- 0,5
Entrée oscillateur externe 10 MHz +
Codec audio intégré, bit 24
Entrée / sortie RF 1 (SMA)
Interface PC LAN 100 Mbit
Plage de tension continue, V 5,0 ... 6,0
Tension CC recommandée, V 5.5
Consommation actuelle, A 0,64
Consommation électrique, W 3,5
Température de fonctionnement, ° C / ° F 0 ... + 50 / +32 ... + 122
Dimensions L xlx H, cm / pouces 12,5 x 6,5 x 2,6 / 4,41 x 2,52 x 0,94
Poids, kg / lbs 0,16 / 0,66

Les spécifications peuvent être modifiées sans préavis ni obligation et les spécifications ne sont garanties que dans les bandes de radio amateur.
