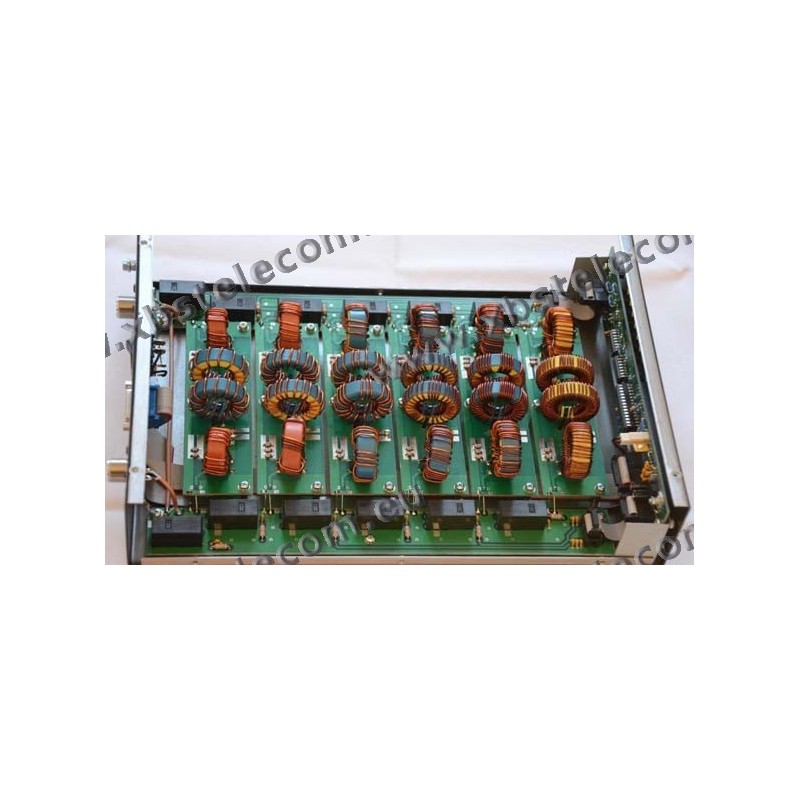

OM POWER - OM-6BPF - Filtre passe-bande

OM-6BPF

Nouveau produit

793,00 €


Produit non livrable pour l'instant.

En savoir plus

Description générale du filtre passe-bande OM6BPF

Le filtre passe-bande OM6BPF est conçu pour toutes les bandes d'amateurs à ondes courtes de 1,8 à 29 MHz (bandes WARC exclusives) pour une puissance de 200W .


Spécification de OM6BPF:

Couverture de fréquence: Bandes d'amateur radioélectriques exclusives entre 1,8 et 29,7 MHz
Conception: 3 filtres résonateurs
Puissance: 200 W en BLU, CW, RTTY, AM et FM
Impédance d'entrée: 50 Ohm
TOS: Moins de 1.2: 1 sur l'ensemble du groupe
Impédance de sortie: 50 Ohm asymétrique
Perte d'insertion: très faible perte d'insertion due aux condensateurs High-Q, réglée manuellement pour des performances maximales
Méthodes de contrôle: Automatique avec les amplificateurs automatiques Yaesu, Icom, Elecraft, OM Power, le codeur de bande par exemple, les dispositifs microHAM
Source de courant: Externe entre + 12 V et 15 V
Indicateurs LED: Mode automatique
Indications de bande
Mode Bypass
Paramètres: 210 x 75 x 320 mm (largeur x hauteur x profondeur)
Poids: 2,3 kg

Rejet typique bande à bande mesuré

MHzmax. perte (dB)max. TOSPerte minimale entre bandes (dB)
1.8 0,25 1.1 3,5 MHz 7 MHz 14 MHz 21 MHz 28 MHz
2.0 0,25 1.1 47 70 60 53 70
3,5 0,25 1.1 1,85 MHz 7 MHz 14 MHz 21 MHz 28 MHz
3.8 0,25 1.1 42 46 60 55 50
7,0 0,3 1,15 1,85 MHz 3,5 MHz 14 MHz 21 MHz 28 MHz
7.3 0,3 1,15 66 46 70 55 47
14.0 0,3 1,15 1,85 MHz 3,5 MHz 7 MHz 21 MHz 28 MHz
14.4 0,3 1,15 80 62 41 38 60
21.0 0.4 1.2 1,85 MHz 3,5 MHz 7 MHz 14 MHz 28 MHz
21,5 0.4 1.2 75 75 65 35 58
28.0 0.4 1.2 1,85 MHz 3,5 MHz 7 MHz 14 MHz 21 MHz
29,7 0.4 1.2 80 90 70 47 27

Réponse typique du filtre

Bande de 160m

omthumb1.jpg omthumb2.jpg

Bande de 80m

omthumb3.jpg omthumb4.jpg

Bande de 40m

omthumb5.jpg omthumb6.jpg

Bande de 20m

omthumb7.jpg omthumb8.jpg

Bande de 15m

omthumb9.jpg omthumb10.jpg

Bande de 10m

omthumb11.jpg omthumb12.jpg
