ACOM - ACOM-1003 - 1.8 MHz to 54 MHz - 1000 W power output PEP - Single Power Triode 3CX800A7

Couverture de fréquence

• Toutes les bandes radioamateurs dans la gamme de fréquences 1,8-54 MHz :
  • 1 800 - 2 000 MHz (bande des 160 m)
  • 3 500 - 4 000 MHz (bande 80 m)
  • 5,250 - 5,450 MHz (bande des 60 m)*
  • 7,000 - 7,300 MHz (bande 40 m)
  • 10,100 - 10,150 MHz (bande 30 m)
  • 14,000 - 14,350 MHz (bande 20 m)
  • 18,068 - 18,168 MHz (bande 17 m)
  • 21,000 - 21,450 MHz (bande des 15 m)
  • 24,890 - 24,990 MHz (bande 12 m)
  • 28,000 - 29,700 MHz (bande des 10 m)
  • 50 000 - 54 000 MHz (bande des 6 m)*
    (*) Veuillez vous référer aux plans et lois régionaux applicables concernant les allocations et limitations spécifiques.

Puissance nominale

• 1000 W ±0,5 dB PEP ou 900 W ±0,5 dB porteuse continue, sans limitation du mode de fonctionnement ;
• En modes de porteuse continue Max. 10 Minutes avec repos de 3 minutes (RTTY, SSTV, etc.), le ventilateur auxiliaire externe doit être monté ;
• L'amplificateur ACOM 1003 délivre sa puissance de sortie spécifiée sur les deux plages de tension d'alimentation secteur : 90-132 V CA et 180-264 V CA.

Distorsion d'intermodulation à puissance nominale

• Meilleur que 34 dB IMD ₃ en ce qui concerne l'une des deux tonalités (40 dB en dessous du PEP) ;

Bourdonnement et bruit

• Pas plus de 4,5 % (-27 dB) de profondeur AM à la puissance nominale ;

Suppression des émissions harmoniques

• 1,8-29,7 MHz - mieux que 50 dB en dessous de la puissance nominale ;
• 50-54 MHz - meilleur que 70 dB en dessous de la puissance nominale ;

Impédances d'entrée et de sortie

• Impédance nominale : 50 Ω asymétrique, connecteurs coaxiaux UHF / PTFE (SO-239A) ;
• Circuit d'entrée : filtres passe-bas réglés en usine pour une linéarité optimale et un TOS d'entrée ne dépassant pas 1,3 sur toutes les bandes radioamateurs de 160 m à 6 m ;
• ROS du chemin de dérivation : pas plus de 1,1 en continu de 1,8 à 54 MHz ;
• Plage minimale de capacité d'adaptation d'impédance à la sortie : toutes les charges avec un TOS jusqu'à 3* à n'importe quel angle de phase ;
  (*) La puissance d'entraînement doit être réduite lorsque le ROS est supérieur à 3 afin de maintenir la puissance réfléchie en dessous de 250 W.

Gain de puissance HF

• 12 dB ±1 dB (50 W - 80 W à l'entrée pour la puissance de sortie nominale) ;

Tension d'alimentation secteur

• 90-132 VCA / 180-264 VCA (prises pour 8 tensions nominales : 100, 110, 120, 200, 210, 220, 230 et 240 VCA, tolérance ±10 %), 50-60 Hz, monophasé ;

Consommation électrique sur le réseau

• 2000 VA à 240 V CA ;

Sécurité et compatibilité électromagnétique

• Conforme aux exigences de sécurité et de compatibilité électromagnétique CE de l'Union européenne ;
• Conforme aux réglementations de la Commission fédérale des communications (FCC) des États-Unis - Identifiant FCC : 2AJXZ1003, Date d'octroi : 3 juin 2025 ;

Dimensions et poids (en fonctionnement, câbles non inclus)

• L x P x H : 423 x 398 x 195 mm, 21,0 kg (16,7 x 15,7 x 7,7 pouces, 46,3 lbs.);

Dimensions et poids d'expédition

• L x P x H : Environ 632 x 583 x 413 mm, 25,0 kg (24,9 x 23,0 x 16,3 pouces, 55,1 lbs.) ;
• Veuillez nous contacter pour plus de détails sur l'expédition ;

Environnements d'exploitation

• Plage de température : 0 à +50 degrés Celsius (32 degrés Fahrenheit à 122 degrés Fahrenheit) ;
• Humidité relative de l'air : jusqu'à 95 % à +35 degrés Celsius (95 degrés Fahrenheit) ;
• Altitude au-dessus du niveau de la mer : jusqu'à 3050 m (10000 pieds) sans détérioration du rendement.

Usage

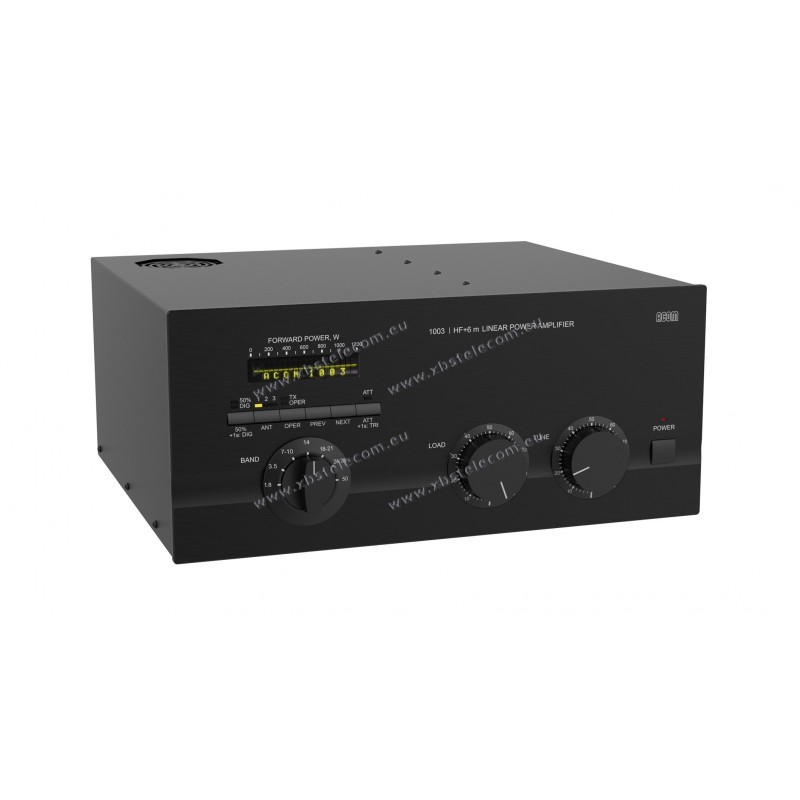

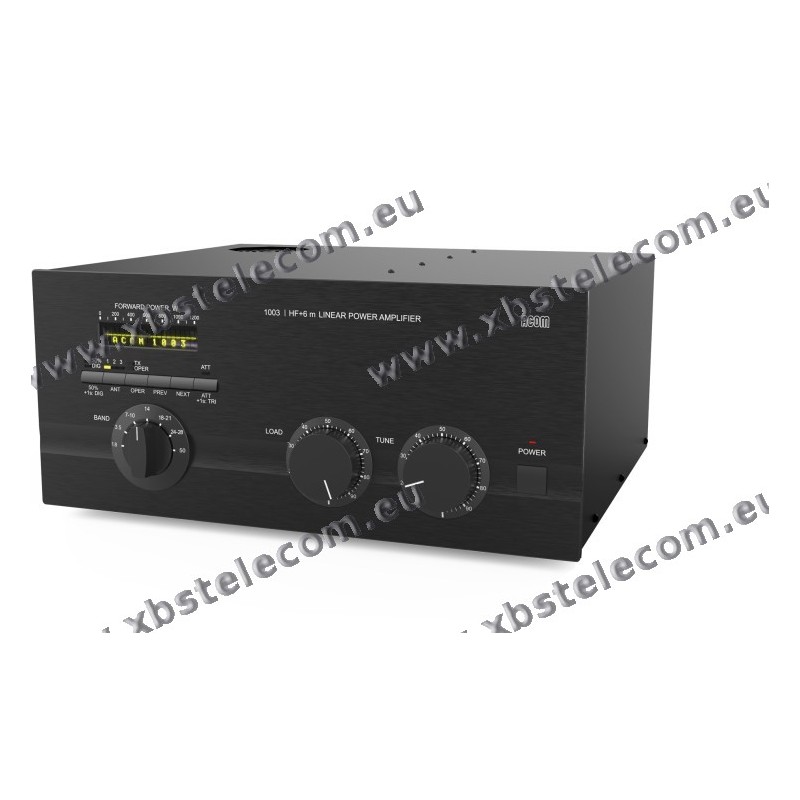

L'ACOM 1003 est un amplificateur linéaire autonome et complet couvrant toutes les bandes radioamateurs de 1,8 MHz à 54 MHz.
Il délivre une puissance de sortie PEP de 1000 W ou une puissance porteuse continue de 900 W, avec une puissance d'entrée inférieure à 80 W.

Facile à utiliser
L'adaptation d'antenne est simplifiée par l'indicateur de résistance vraie (TRI), qui est une échelle à barres pour un réglage précis de la partie réelle de l'impédance de charge de plaque.
Un atténuateur d'entrée commandé par un bouton en façade permet de réduire facilement la puissance d'attaque pendant le réglage et de la rétablir ensuite, sans avoir besoin de réajuster l'émetteur-récepteur.
Un indicateur graphique à barres de puissance maximale, les paramètres de fonctionnement et les messages textuels sont affichés pendant le fonctionnement sur un écran OLED à deux lignes.
La commutation RX/TX est rapide et compatible CW QSK, grâce à un relais à lames souples HF silencieux.

Aucun tuner d'antenne externe n'est nécessaire.
Aucun besoin de tuner d'antenne externe (ATU) pour un TOS d'antenne jusqu'à 3. Un TOS jusqu'à 3 est autorisé à une puissance de sortie directe de 1000 W vers l'antenne.

Facile d'utilisation et durable

• Mode de classe AB ₂ sélectionnable par l'opérateur pour une linéarité optimale en mode SSB ou mode de classe B pour une dissipation de plaque réduite dans les modes numériques continus ;
• Modes de fonctionnement sélectionnables par l'opérateur, avec une puissance de sortie maximale ou réduite à 50 %, sans dégradation de l'efficacité ;
• Débit d'air de refroidissement à régulation automatique ;
• Surveillance continue des paramètres de l'amplificateur et protection des tubes ;
• Capable de surveiller 18 paramètres d'amplificateur sélectionnables par l'opérateur sur l'écran ;
• Protection ACOM unique pour le commutateur de bandes (BAND) ;
• Invite ACOM TRI d'origine : échelle à barres pour un réglage rapide et précis de la partie réelle de l'impédance de charge de plaque lors de l'adaptation de l'antenne ;
• Filtres passe-bas d'entrée réglés en usine pour une linéarité optimale et un TOS d'entrée inférieur à 1,3 dans chaque bande radioamateur.

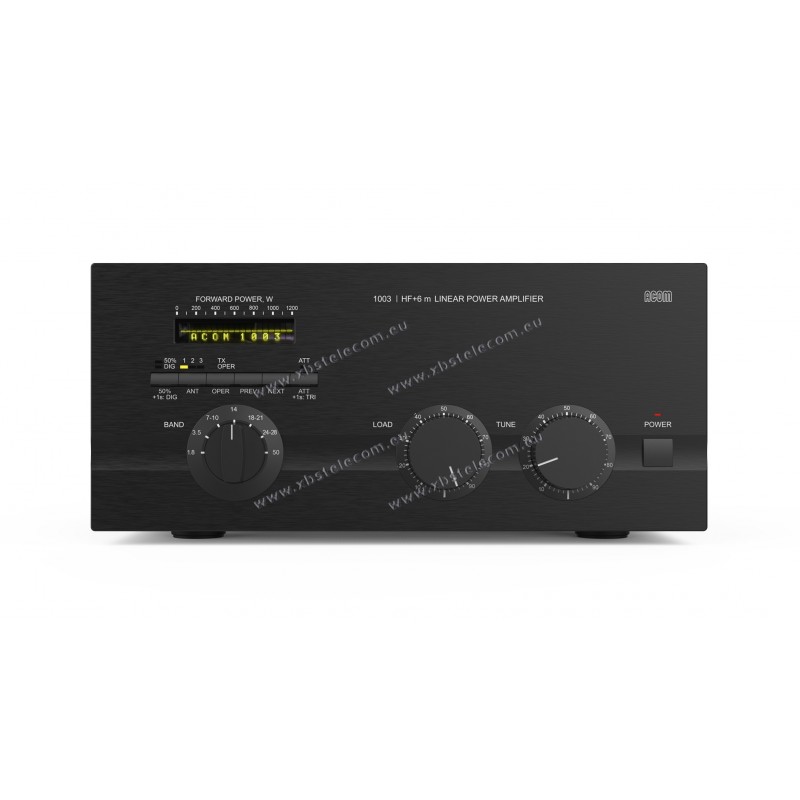

écran OLED de commentaires
Écran OLED à deux lignes avec graphique à barres de puissance de sortie directe à lecture de crête et 18 paramètres d'amplificateur sélectionnables par l'opérateur.

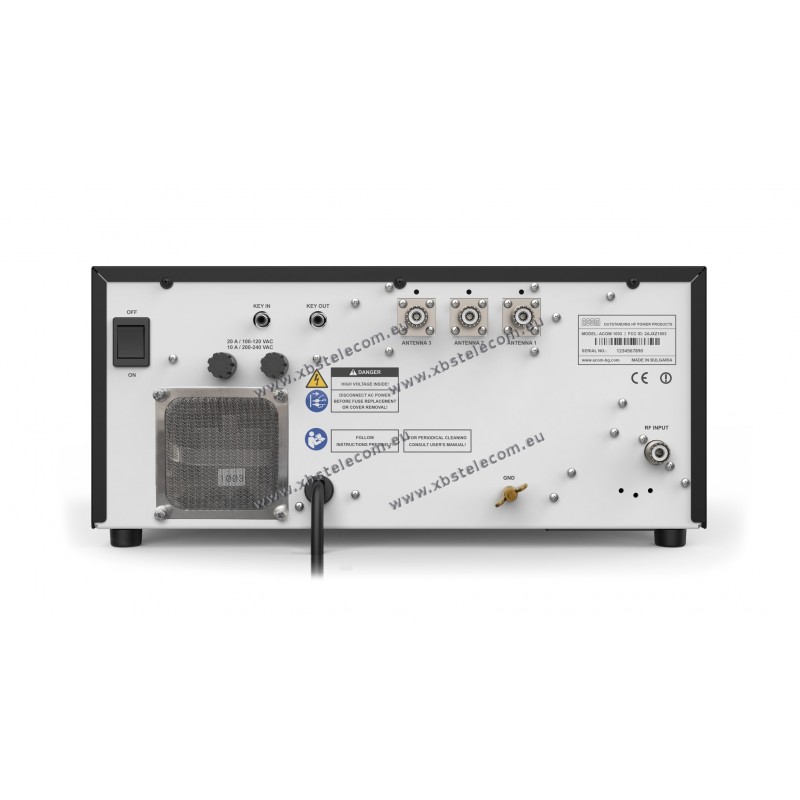

Trois sorties d'antenne
Trois sorties d'antenne sont sélectionnables par un bouton-poussoir sur le panneau avant.

Moins de bruit dans la cabane
Relais à lames souples pour antenne HF permettant un fonctionnement CW pratiquement silencieux et compatible QSK.

Indépendant de l'émetteur-récepteur
L'amplificateur fonctionne sans signaux spéciaux de l'émetteur-récepteur - "Mise à la terre sur TX" (PTT) et une puissance d'entraînement RF de 50 à 80 W sont suffisantes.

fonctionnement monotube
Utilise une seule triode de puissance céramique/métal 3CX800A7 en configuration à cathode commandée et grille mise à la terre.

Protection du tube
Surveillance continue des paramètres de l'amplificateur et protection des tubes.

Protection contre les arcs RF en sortie
Protection anti-arc HF ACOM d'origine à la sortie ou à l'antenne.

Entretien facile
Mémoire non volatile avec enregistrements de SIGNATURE des 8 événements de protection contre les pannes graves (défauts matériels) les plus récents.

Documentation
Le manuel d'utilisation est disponible uniquement au format PDF.
La dernière version est disponible sous l'onglet Téléchargement (voir ci-dessus).
ACOM crée et diffuse sa documentation exclusivement en anglais.
Si vous avez besoin d'un manuel d'utilisation dans votre langue, veuillez contacter votre revendeur.
